¿Cuáles son las propiedades de resistencia de aislamiento eléctrico del transformador de tipo seco que voy a comprar?

Como proveedor de transformadores de tipo seco, a menudo me preguntan sobre las propiedades de resistencia del aislamiento eléctrico de los productos que ofrecemos. Comprender estas propiedades es crucial para garantizar la seguridad, eficiencia y longevidad de los transformadores de tipo seco. En este blog, profundizaré en los aspectos clave de la resistencia del aislamiento eléctrico en transformadores de tipo seco, arrojando luz sobre lo que los compradores deben saber.

Los fundamentos de la resistencia del aislamiento eléctrico

La resistencia de aislamiento eléctrico en un transformador tipo seco se refiere a la oposición que presenta el material aislante al flujo de corriente eléctrica. Es un parámetro fundamental que determina la capacidad del transformador para prevenir corrientes de fuga y mantener la integridad eléctrica. Una resistencia de aislamiento alta indica una buena calidad de aislamiento, mientras que un valor bajo puede sugerir degradación del aislamiento, entrada de humedad u otros problemas.

La resistencia de aislamiento se mide en ohmios y normalmente se determina utilizando un megaóhmetro, también conocido como megger. Este dispositivo aplica un voltaje conocido al aislamiento y mide la corriente resultante, lo que permite calcular la resistencia del aislamiento. La medida suele realizarse entre los devanados y el suelo, así como entre diferentes devanados.

Factores que afectan la resistencia del aislamiento

Varios factores pueden influir en la resistencia del aislamiento eléctrico de un transformador de tipo seco. Comprender estos factores es esencial para evaluar el rendimiento y la confiabilidad del transformador.

Temperatura

La temperatura tiene un impacto significativo en la resistencia del aislamiento. Generalmente, a medida que aumenta la temperatura, disminuye la resistencia del aislamiento. Esto se debe a que la energía térmica hace que el material aislante se vuelva más conductor, permitiendo que fluya más corriente a través de él. Por lo tanto, al medir la resistencia del aislamiento, es importante tener en cuenta la temperatura y ajustar la medición en consecuencia.

Humedad

La humedad es uno de los mayores enemigos del aislamiento. Los niveles elevados de humedad pueden hacer que la humedad penetre en el material aislante, reduciendo su resistencia. Incluso una pequeña cantidad de humedad puede tener un impacto significativo en el rendimiento del aislamiento. Por ejemplo, si el transformador se instala en un ambiente húmedo o se expone al agua durante el funcionamiento, la resistencia del aislamiento puede caer rápidamente. Para mitigar los efectos de la humedad, los transformadores de tipo seco suelen diseñarse con materiales aislantes resistentes a la humedad y sistemas de ventilación adecuados.

Edad y envejecimiento

Con el tiempo, el material aislante de un transformador de tipo seco envejecerá naturalmente. Este proceso de envejecimiento se acelera por factores como las altas temperaturas, el estrés eléctrico y las vibraciones mecánicas. A medida que el aislamiento envejece, sus propiedades físicas y químicas cambian, lo que provoca una disminución de la resistencia del aislamiento. Es necesario realizar pruebas periódicas de mantenimiento y aislamiento para detectar signos tempranos de envejecimiento y tomar las medidas adecuadas para evitar fallas en el aislamiento.

Contaminación

Contaminantes como polvo, suciedad y productos químicos pueden acumularse en la superficie del aislamiento, reduciendo su resistencia. Estos contaminantes pueden actuar como conductores, proporcionando un camino para las corrientes de fuga. Para evitar la contaminación, los transformadores de tipo seco deben instalarse en ambientes limpios y protegerse con recintos adecuados. La limpieza e inspección periódicas del transformador también pueden ayudar a mantener un buen rendimiento del aislamiento.

Importancia de la resistencia de aislamiento en transformadores de tipo seco

La resistencia de aislamiento eléctrico de un transformador tipo seco es de suma importancia por varias razones.

Seguridad

Una buena resistencia del aislamiento es esencial para garantizar la seguridad del personal y del equipo. Una resistencia de aislamiento baja puede provocar corrientes de fuga, que pueden provocar descargas eléctricas, incendios o daños al transformador y otros componentes eléctricos. Al mantener una alta resistencia de aislamiento, se puede reducir significativamente el riesgo de accidentes eléctricos.

Eficiencia

La resistencia del aislamiento también afecta la eficiencia del transformador. Cuando la resistencia del aislamiento es baja, se pierde más energía en forma de corrientes de fuga, lo que da como resultado una menor eficiencia energética. Al garantizar una alta resistencia de aislamiento, el transformador puede funcionar de manera más eficiente, reduciendo el consumo de energía y los costos operativos.

Fiabilidad

Un transformador con alta resistencia de aislamiento es más confiable y es menos probable que experimente fallas de aislamiento. La falla del aislamiento puede provocar costosos tiempos de inactividad, reparaciones e incluso el reemplazo del transformador. Al monitorear periódicamente la resistencia del aislamiento y tomar medidas preventivas, se puede mejorar la confiabilidad del transformador de tipo seco, asegurando un funcionamiento continuo.

Mejores prácticas para mantener la resistencia del aislamiento

Como proveedor de transformadores de tipo seco, recomendamos las siguientes mejores prácticas para mantener una buena resistencia de aislamiento.

Pruebas periódicas

Las pruebas periódicas de resistencia del aislamiento son esenciales para detectar signos tempranos de degradación del aislamiento. Las pruebas deben realizarse a intervalos regulares, siguiendo las recomendaciones del fabricante. Al monitorear la resistencia del aislamiento a lo largo del tiempo, se puede detectar cualquier cambio significativo de manera temprana, lo que permite realizar un mantenimiento o reemplazo oportuno del aislamiento.

Instalación adecuada

La instalación adecuada del transformador de tipo seco es crucial para mantener una buena resistencia de aislamiento. El transformador debe instalarse en un área limpia, seca y bien ventilada, lejos de fuentes de calor, humedad y contaminación. Las conexiones eléctricas deben estar apretadas y adecuadamente aisladas para evitar corrientes de fuga.

Mantenimiento y Limpieza

El mantenimiento y la limpieza regulares del transformador pueden ayudar a eliminar contaminantes y prevenir la entrada de humedad. La superficie aislante debe limpiarse periódicamente con un cepillo suave o aire comprimido. Cualquier signo de daño o desgaste debe repararse inmediatamente.

Diferentes tipos de transformadores secos y su resistencia de aislamiento

Transformador Auxiliar en Subestación

Los transformadores auxiliares en las subestaciones desempeñan un papel vital en el suministro de energía a los equipos auxiliares. Estos transformadores suelen estar expuestos a condiciones ambientales adversas, incluidas altas temperaturas y humedad. Por lo tanto, requieren materiales aislantes de alta calidad con excelentes propiedades de resistencia al aislamiento. El sistema de aislamiento de los transformadores auxiliares está diseñado para soportar estas condiciones y mantener un funcionamiento confiable.

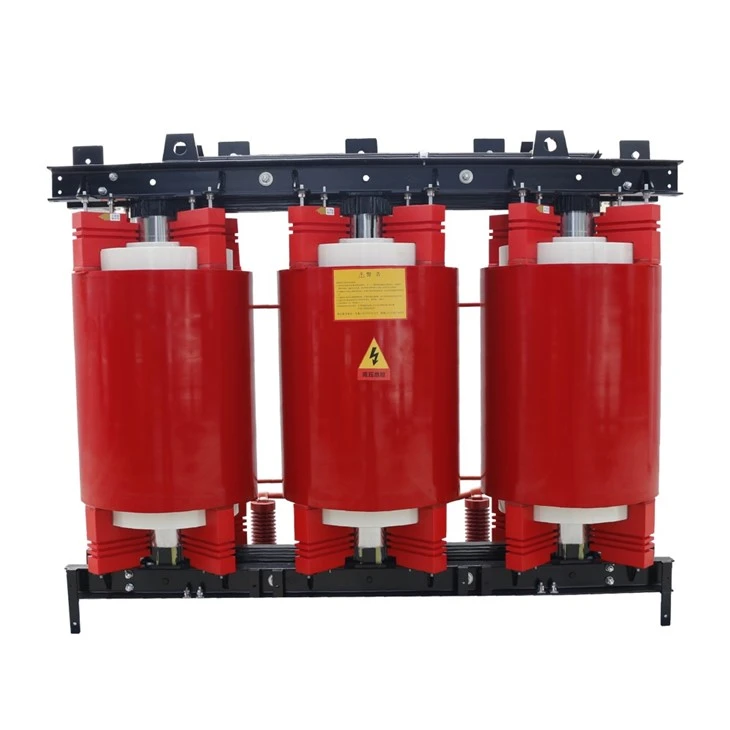

Transformador de tipo seco para exteriores

Los transformadores de tipo seco para exteriores se instalan en ambientes abiertos, donde están expuestos a diversas condiciones climáticas, como lluvia, nieve y luz solar. El aislamiento de los transformadores de tipo seco para exteriores debe ser altamente resistente a la humedad, la radiación UV y los cambios de temperatura. Se utilizan revestimientos y materiales especiales para proteger el aislamiento y mantener su resistencia en el tiempo.

Transformador tipo seco de resina epoxi

Los transformadores de tipo seco de resina epoxi utilizan resina epoxi como material aislante. La resina epoxi ofrece excelentes propiedades de aislamiento, incluida una alta rigidez dieléctrica, buena resistencia química y baja absorción de humedad. Estas propiedades contribuyen a una alta resistencia de aislamiento y un funcionamiento confiable del transformador.

Conclusión

En conclusión, las propiedades de resistencia de aislamiento eléctrico de los transformadores de tipo seco son cruciales para su seguridad, eficiencia y confiabilidad. Como proveedor, estamos comprometidos a proporcionar transformadores de tipo seco de alta calidad con excelente resistencia de aislamiento. Al comprender los factores que afectan la resistencia del aislamiento, seguir las mejores prácticas de mantenimiento y elegir el tipo correcto de transformador para la aplicación, los compradores pueden garantizar el rendimiento óptimo de sus transformadores de tipo seco.

Si está interesado en comprar transformadores de tipo seco o tiene alguna pregunta sobre sus propiedades de resistencia de aislamiento, no dude en contactarnos. Estaremos encantados de brindarle más información y ayudarlo a encontrar la mejor solución para sus necesidades.

Referencias

• Ingeniería de transformadores de potencia eléctrica: diseño y práctica, tercera edición por J. Lewis Blackburn, Thomas J. Domin
• Principios de diseño de transformadores: con aplicaciones a transformadores de potencia de tipo núcleo por John G. Brainard
